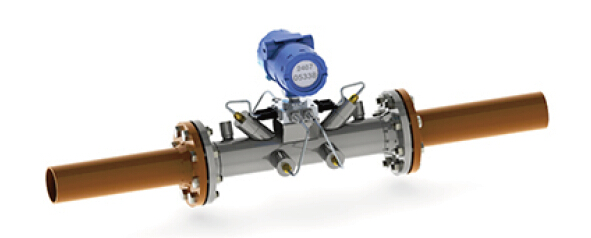

描述
兼具超聲波時間差和相位差測量方法的優點，具有前所未有的超大量程調節比，可測量流速范圍從最小0.02m/s到最大175m/s。該流量計對氣體中的夾帶液體免疫，且沉積在超聲波探頭的油垢不影響測量。可用于測量小，中口徑管道內的火炬氣以及井口伴生氣的流量。
特點
- 最大的量程調節比，一臺流量計實現測量下限0.02m/s到測量上限175m/s。
- 無壓損
- 測量體積流量，分子量及質量流量
規格
傳感器類型浸潤，非侵入式在線超聲波傳感器
測量原理 時間差和相位差測量
傳感器材質 SS 316
線纜長度 10m (30ft)
性能特征
流速測量范圍 0.02 m/s to 175 m/s (0.06 ft/s to 585 ft/s)
準確度 ±1.5% to ±3%
重現性 優于1%
測量參數 標準及實際體積流量，累計體積流量，分子量，質量流量，壓力，溫度，氣體流速
測量條件
管道直徑 8 cm to 100 cm (3” to 40”)
最短直管段長度 （上游) 8D和(下游) 4D
過程溫度 -40°C to +135°C (-40°F to 275°F)
過程壓力 0.8 barA to 20 barA (10 psiA to 300 psiA)
液體成份 不受影響
機械特征
設計 管段式，法蘭ANSI 150，短管Sc.40，材質SS 316
傳感器固定 可逐個拆裝
長度 60cm 到120cm（依管道口徑）
電氣特征
供電電壓 24VDC (20-32 VDC)
功耗 5W (max)
信號輸入端口 兩個，供外部溫度，壓力傳感器4-20mA信號輸入
輸出信號 Digital-ModBUs, two analog 4-20mA, pulse-frequency
危險區域認證 CSA/UL Class 1, Div.1, Group ABCD T4
