描述

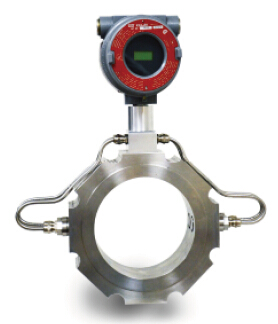

系列超聲波氣體流量計，依據專有的超聲波相位差測量原理。探頭和流向垂直分布，使其成為軸向最短的超聲波流量計。
不同于傳統的超聲波流量計，免受高湍流或氣體中的雜質的影響，因?yàn)樵谕牧骰騽t干擾流體中，相位差增加。在潮濕氣體的測量中優勢尤為顯著，同時可以用于兩相流的測量中。
它在測量范圍上超越了渦流流量計，同時不產生壓損。
特點
- 占用空間小
- 無壓損
- 潮濕氣體測量
- 無移動組件，沒有堵塞現象
- 極端的上下游安裝距離要求
規格
1. 傳感器類型（非非侵入式在線超聲波傳感器）
- 測量原理：相位差測量技術
- 傳感器材質 SS 316
- 線纜長度 10m (30ft)
2. 性能特征
- 流速測量范圍 0.1-175m/s
- 準確度 ±1.5%~3%
- 重復度 優于1%
- 測量參數 標準及實際體積流量，累計體積流量，壓力，溫度，氣體流速
3. 測量條件
- 管道直徑 0.05m 至 0.30m (2” to 80”)
- 最短直管段長度 （上游) 6D和(下游) 3D
- 過程溫度 -40℃到+135℃
- 過程壓力 8.5PSI 到300PSI（0.6barA到20barA）
- 液體成份 不受影響
4. 機械特征
- 設計 法蘭安裝 法蘭材質SS 316
- 傳感器固定 無移動組件， NPT 1”
- 長度 85cm 到100cm 根據管道尺寸
5. 電氣特征
- 供電電壓 24VDC (20-32VDC)
- 功耗 5W (Max)
- 信號輸入端口 兩個, 供外部溫度，壓力傳感器4-20mA信號輸入
- 危險區域認證 CSA/UL Class 1, Div.1, Group ABCD T4
